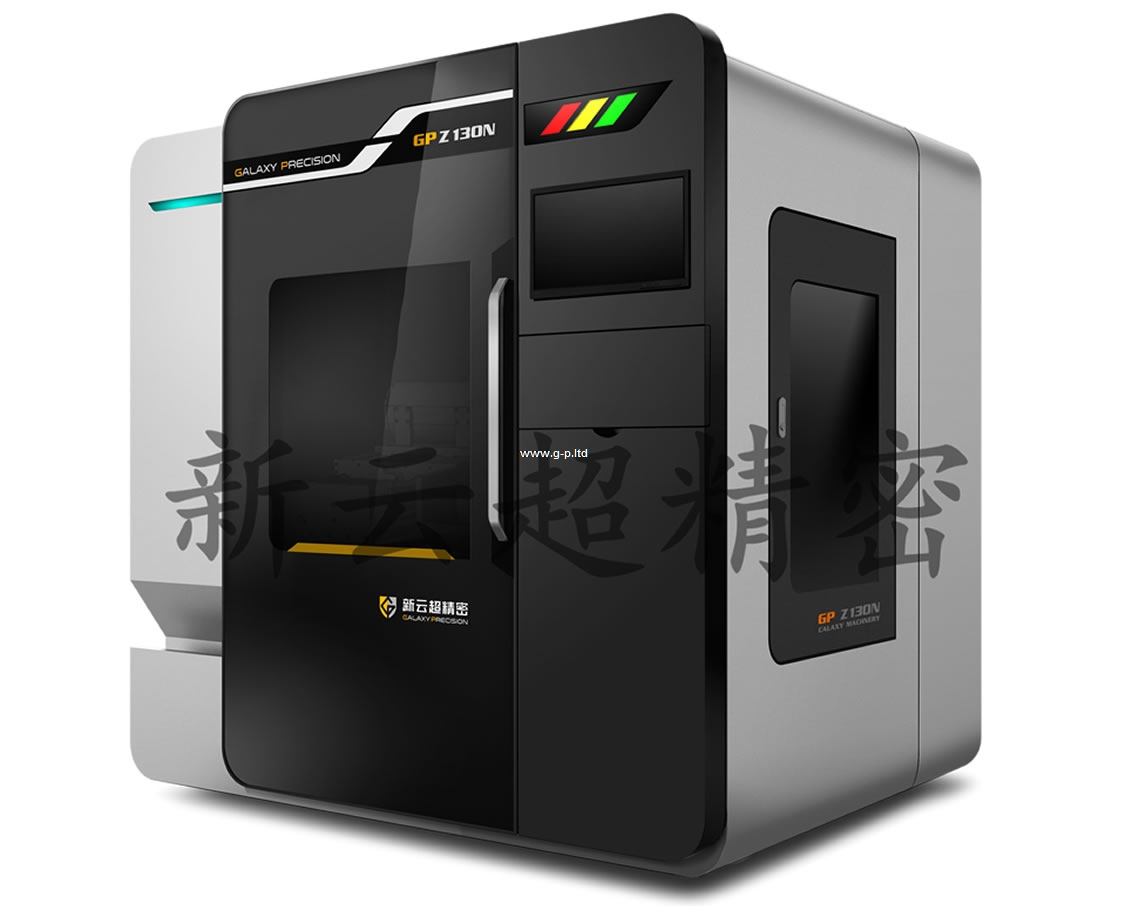

超精密撞點機
產品介紹：超精密撞點機較多應用于3C產品（如手機、iPad、電腦、顯示器）背光模組導光板模仁 陣列微透鏡加工，加工模仁無火山口，易于成型；含鐳射打點及鐳射補點選項，可定制其它規格大小尺寸機器，形狀可根據刀具形狀任意控制 。
訪問量：14421
技術參數TECHNICAL PARAMETERS
| 主要規格 | GP-Z130N | GP-Z190N | GP-Z950 | GP-Z1000A |
| XY軸行程 | 300*400 | 420*500 | 950*750 | 1080*900 |
| PZT 行程 | 100um | |||
| 加工效率 | 40~70個點/秒 （根據點排布規則） | 20個點/秒 | 35個點/秒 | |
| 加工點徑(與刀具R角度相關) | 30~60um | 30~120um | ||
| 加工深度 | 1um~10um | 1um~20um | ||
| 深度誤差 | ±0.15um | ±0.5um | ||
| 激光打點、補點功能 | 選配，激光可以加工曲面模仁及同板漸變大小。也可只用于補點。 | 標配 | ||
加工樣品圖片Processing sample pictures
|
|  |
|

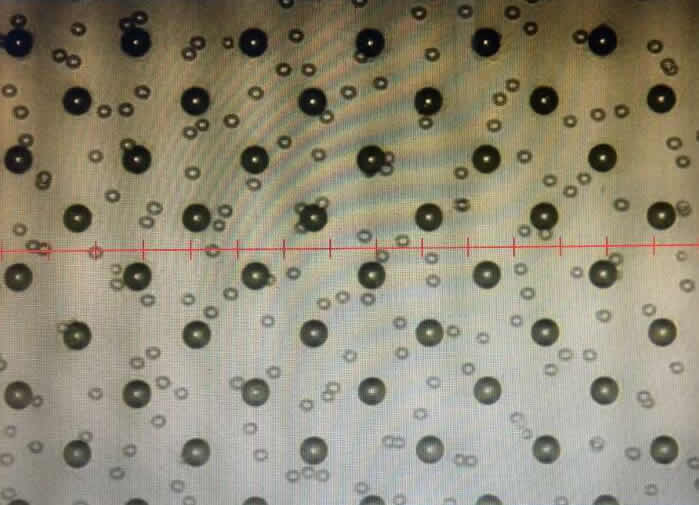

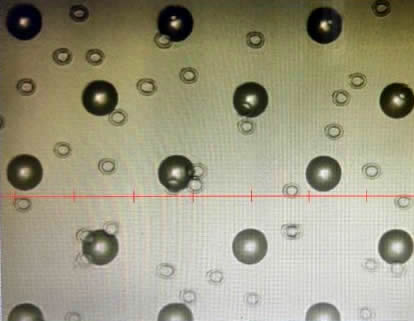

| 導光板注塑模具加工,深度6.2um | 手機導光板注塑模具加工 | 撞點加激光補點 | 非對稱異形微結構撞點 |
 |  |  |  |

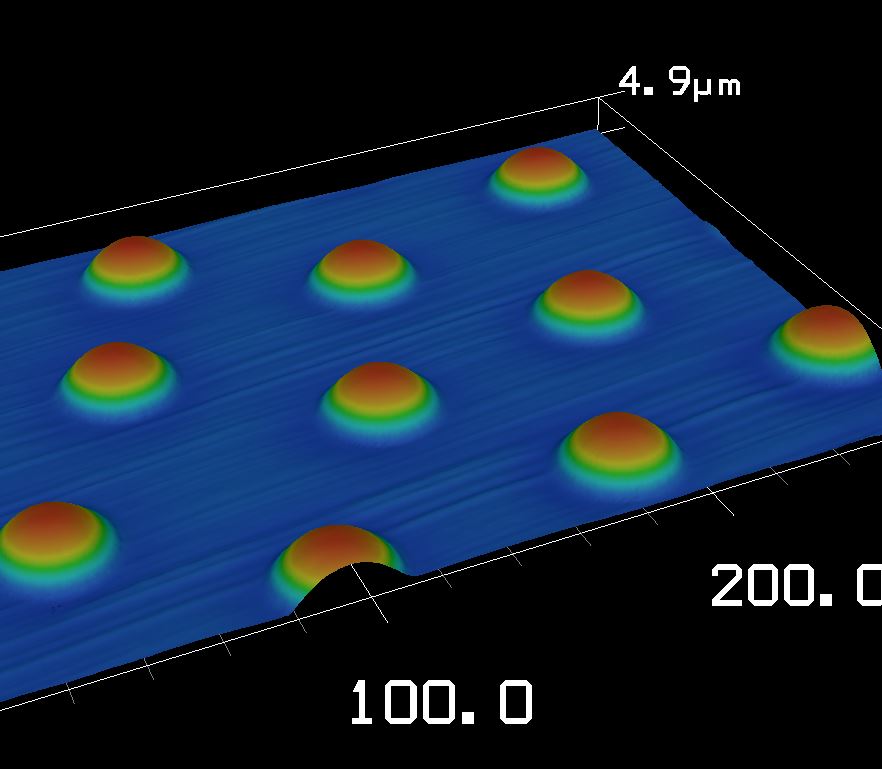

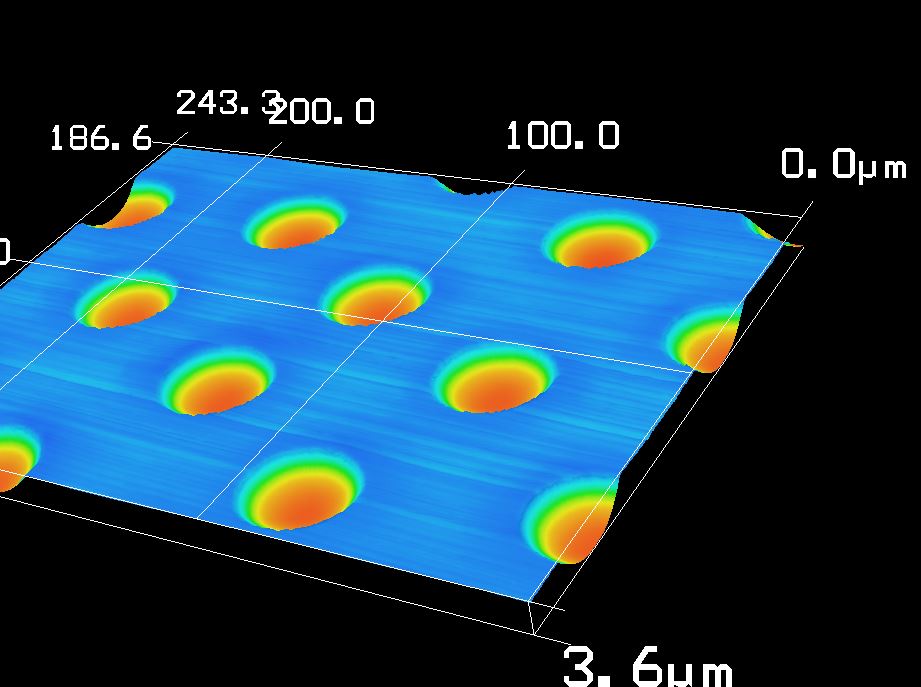

導光板注塑模具加工,深度4.9um | 撞點加激光補點，激光深度 0.3um | 錐形結構撞點 | 導光板注塑模具加工，深度3.6um |
