超精密光學輥車床
產品介紹:超精密光學輥車床一般用于光學微結構的納米壓印軋輥??膳渲脼樗妮S或五軸車床,
訪問量:4158
產品介紹PRODUCT INTRODUCTION
高剛性帶C軸靜壓式頭尾架,承重最大2000KG;
高精度線性反饋系統,最大分辨率1nm;
內置式自動動平衡調節系統,保證超鏡面的加工;
選配部件包括FTS快刀系統,光學對刀系統,旋轉B軸,
技術參數TECHNICAL PARAMETERS
主 要 規 格 | GP- D1200 | GP-D1600 | GP-D2000 | ||
工作臺行程 | 加工長度 | mm | 1200 | 1600 | 2000 |
加工直徑 | mm | 350 | 450 | 600 | |
輥總承重 | Kg | 800 | 2000 | 2000 | |
C軸轉速 | PRM | 500 | 200 | 200 | |
B軸速度 | PRM | 10 | |||
編程分辨率 | 標配 | 直線軸0.001um , B、C軸 0.0001度,W軸0.001um | |||
加工產品圖片PRODUCT SAMPLE PICTURES

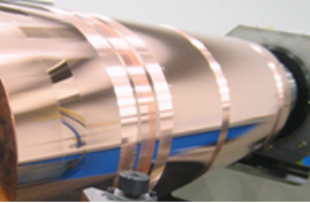

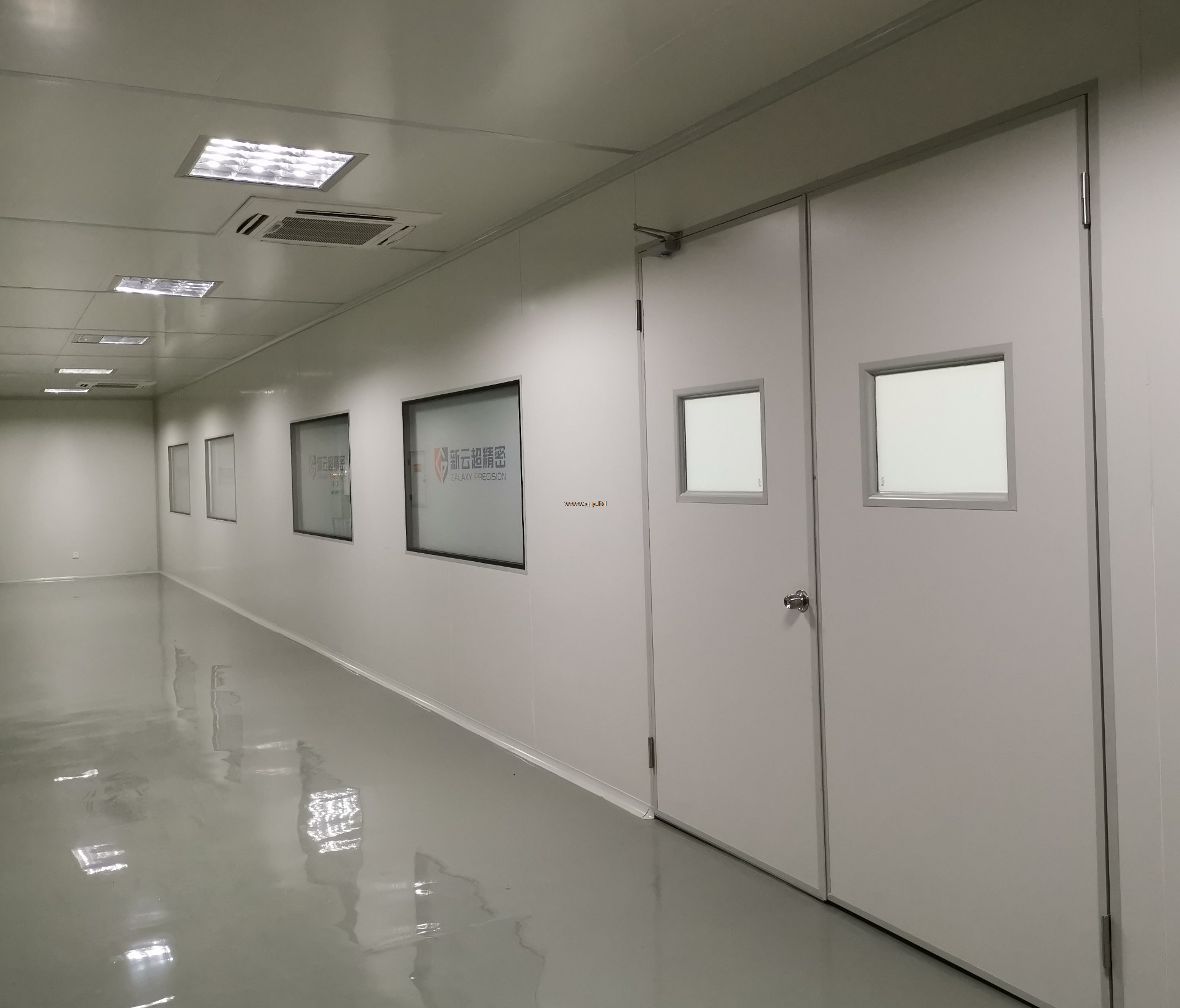

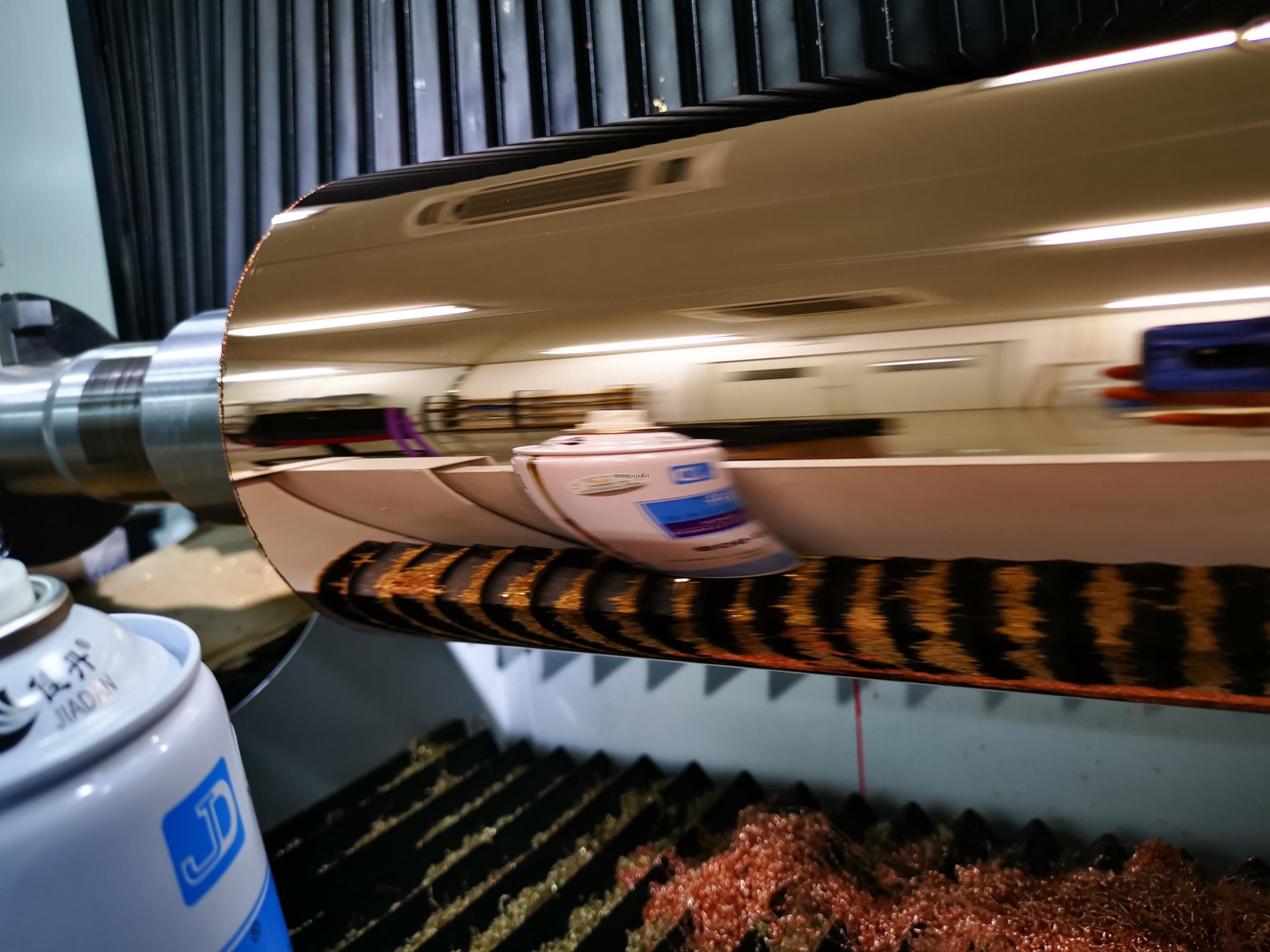

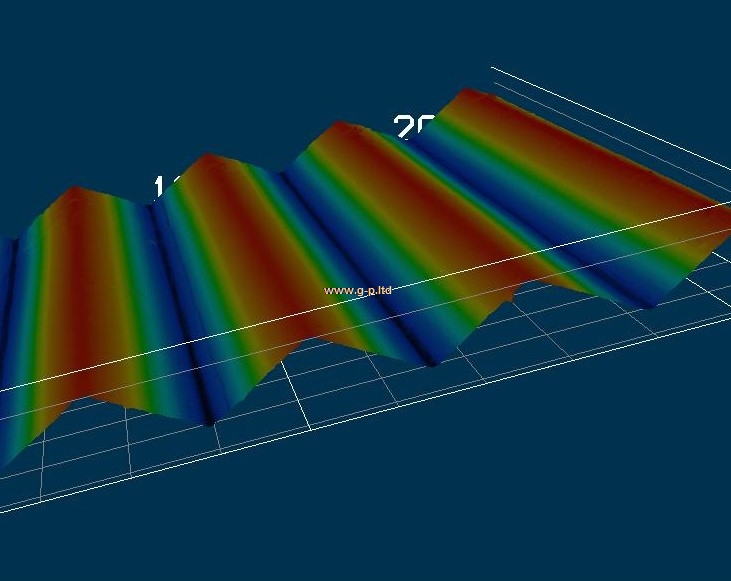

超精光學輥加工恒溫車間 | 銅輥微結構加工 | 銅輥微結構加工 | 銅輥加工光柵測量圖 |

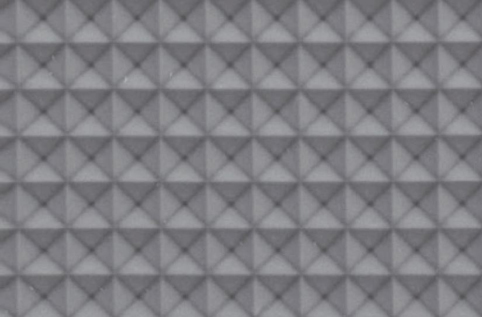

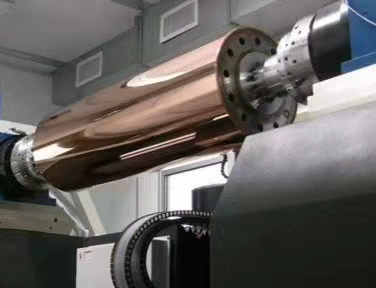

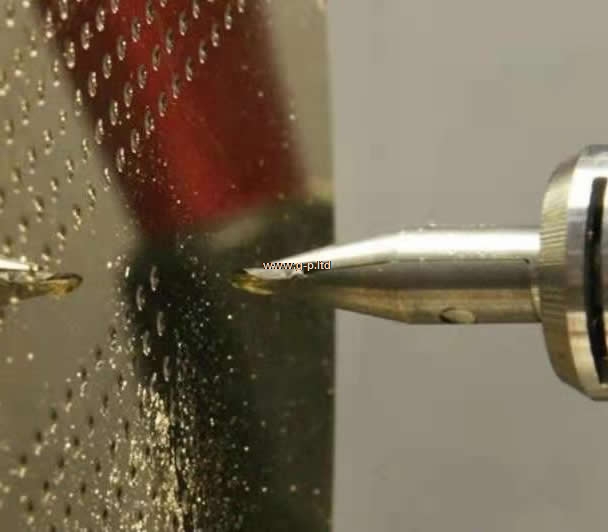

光學銅輥超精密加工 | 微透鏡加工 | 光柵加工測量圖 | 四棱微結構加工 |
