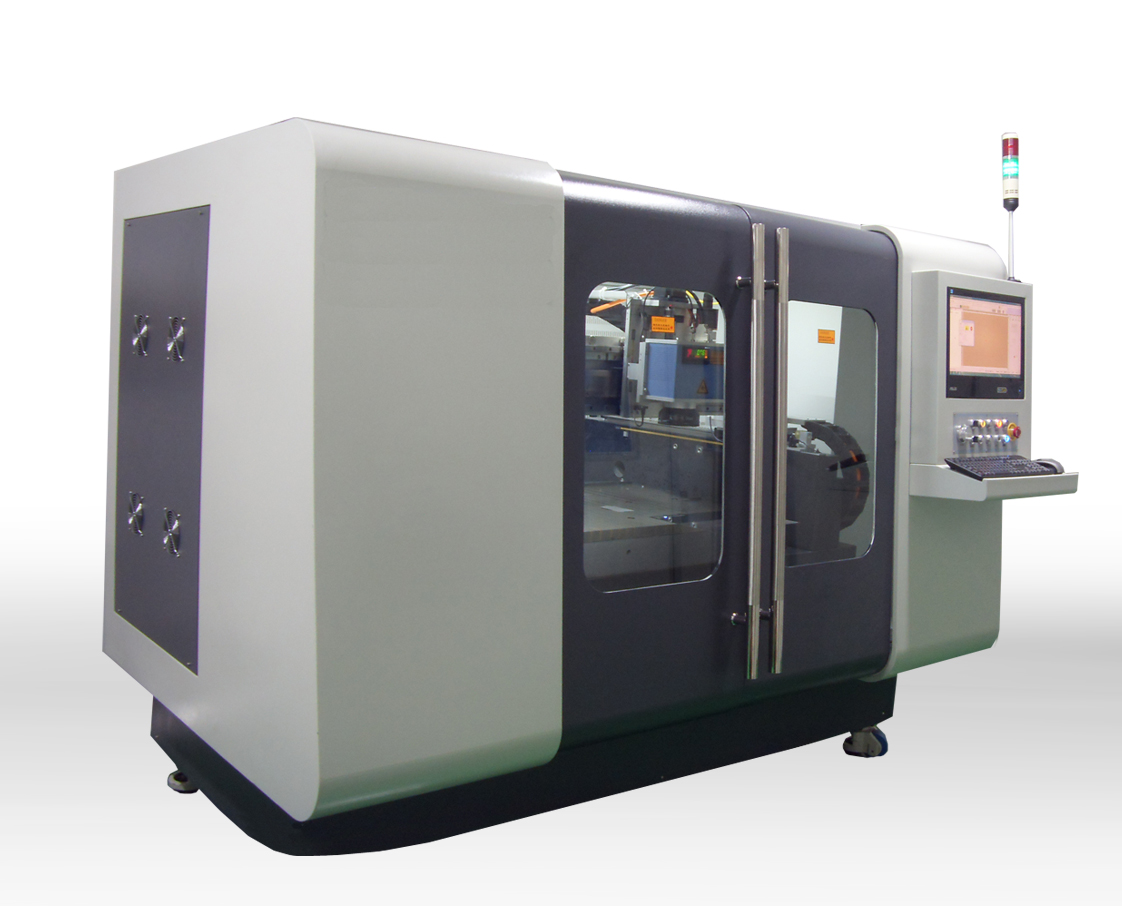

精密激光打點機
產品介紹：公司生產之精密鐳射打點機，與背光板業界內知名廠商皆有合作，鐳射網點從8μm-85μm之間按客戶需求任意定制，廣泛應用于注塑超薄導光板、熱壓導光板；加工速度每小時100萬點以上，穩定性好，可以連續365日加工，高重現性；先進的鐳射打點軟件可以精確的控制每個網點的外徑及深度；同一臺機器即可以加工獨特的微火山…
訪問量：10867
技術參數TECHNICAL PARAMETERS
| 主 要 規 格 | GP-BL600 | GP-BL800 | GP-BL1000 | GP-BL1200 | GP-BL1300 | |
| 最大加工尺寸 | 英 寸 | 20英寸 | 32英寸 | 42英寸 | 50英寸 | 55英寸 |
| XY 軸有效行程 | mm | 400*600 | 600*800 | 700*950 | 800*1200 | 700*1300 |
| 電機驅動類型 | 靜龍門結構直線電機驅動 | 龍門雙驅動 | ||||
| 加工平臺結構 | 磁性吸附 | 磁性吸附+氣浮滾珠 | ||||
| 激光器規格 | 水冷激光器，1064nm | |||||
| 鐳 射 效 率 | >100萬點/小時 | |||||
| 加工深度誤差 | ±0.15um（微火山口 ±0.1um） | |||||
| 其它功能 | 可選項，3D曲面模仁打點，同板大小點變化 | |||||
激光加工樣品圖片PRODUCT SAMPLE PICTURES
|
|
|
|
| 激光微火山口加工效果圖 | 激光微火山口加工效果圖 | 微火山口加工效果圖,深度5um | 鐳射效果測量圖 |
 |  |  |  |
| 鐳射效果測量圖，熱壓用高火山口 | 平底鍋激光點，深度 1.5um | 深度6um,火山口高度小于0.5um | 大小點鐳射 |
