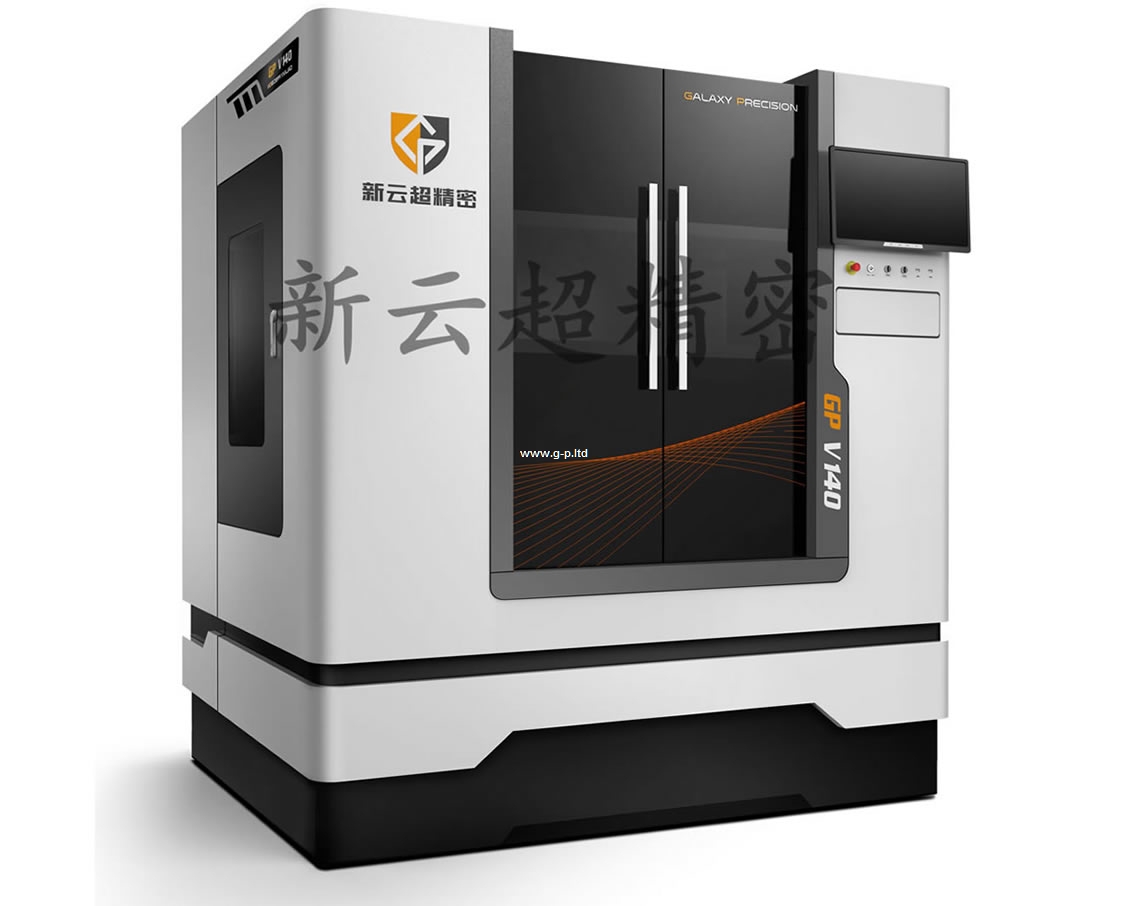

超精密VCUT機
設備應用于顯示光學、照明光學超精密模仁加工，可加工非金屬或?qū)︺~、鎳，HRC60以內模具鋼等金屬直接進行納米精度的切削加工。
訪問量：23990
產品特性Product characteristics
? 可以直接切削硬度小于HRC60度模具鋼，無需鍍鎳，有效縮短加工周期；
? 各種微結構鋸齒直接切削加工；
? 良好的重現性及粗糙度小于Ra0.008，更容易處理的燈前效果及亮度提升；
? 先進的一鍵式VCUT自帶編程能力，無需另外編程，無需學習G代碼等；
? 全約束式天然花崗巖氣靜壓導軌，提供卓越長期的機床穩定性；
? W軸是PZT驅動，含有振刀功能，可以加工組合式微結構VCUT；
? 氣浮式平臺底坐，有效防止外界震動導致的加工誤差。
?升級版VCUT機可直接導入標準2D圖紙，加工手機后蓋紋理模具。
技術參數TECHNICAL PARAMETERS
| 主 要 規 格 | GP- V120 | GP-V140 | GP-V180 | ||
| 工作臺行程 | X軸 | mm | 250 | 350 | 500 |
| Y軸 | mm | 200 | 300 | 400 | |
| Z軸 | mm | 60 | 90 | 120 | |
| C軸 | mm | 選配，直徑可選為：200mm,300mm | |||
| W軸 | PZT伺服系統 um | 選配，有效行程60um | |||
| 編程分辨率 (納米) | 標配 | XZ 軸0.001um，Y軸0.01um, C軸 0.00001度，W軸0.001um | |||
| 選配 | XZ 軸0.000032um，Y 軸0.01um, C軸 0.00000067度，W軸0.0001um | ||||
加工產品圖片PRODUCT SAMPLE PICTURES
 |  |  |  |

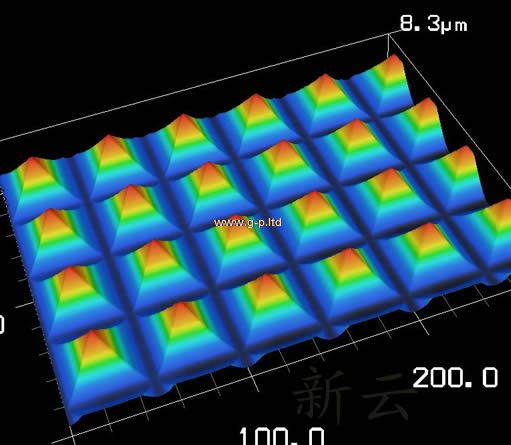

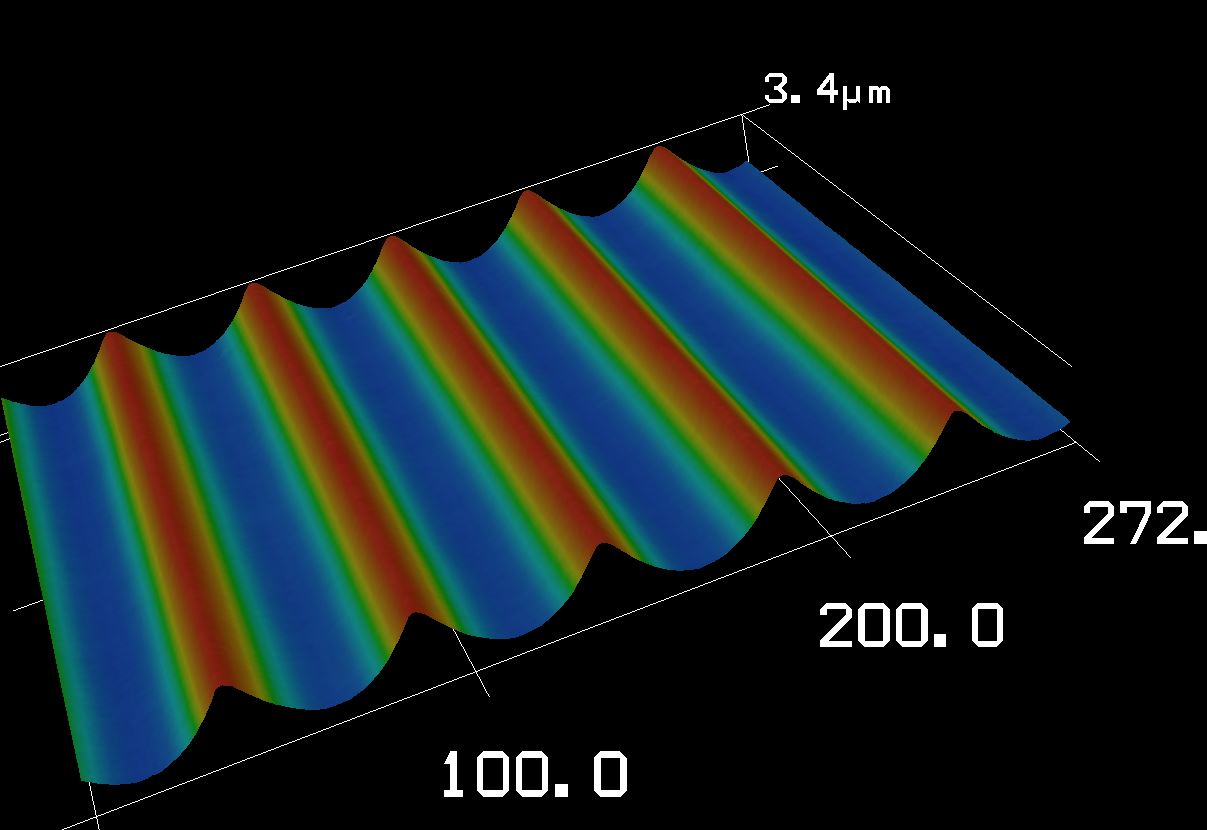

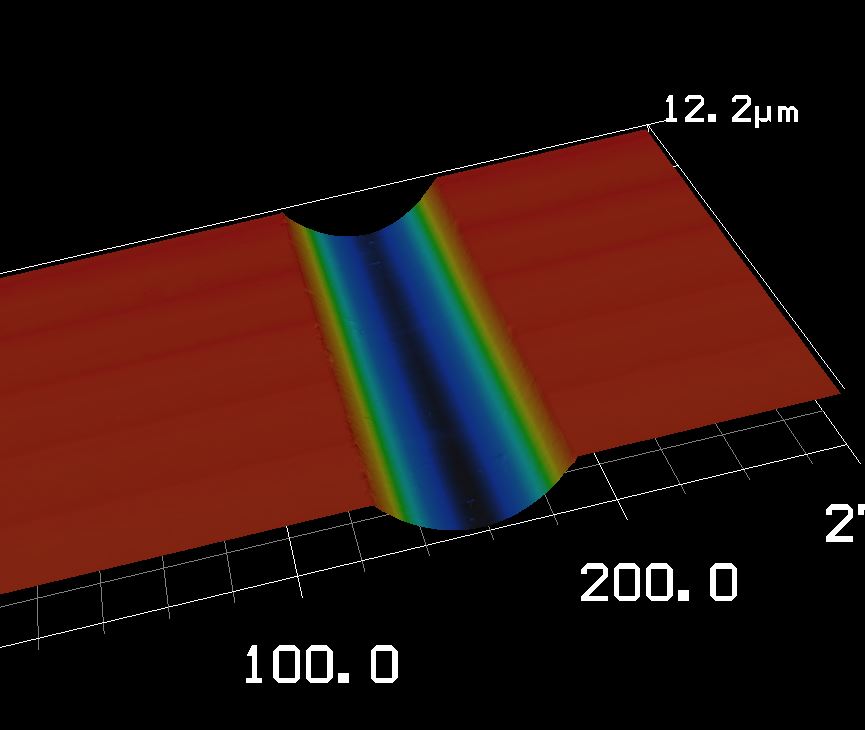

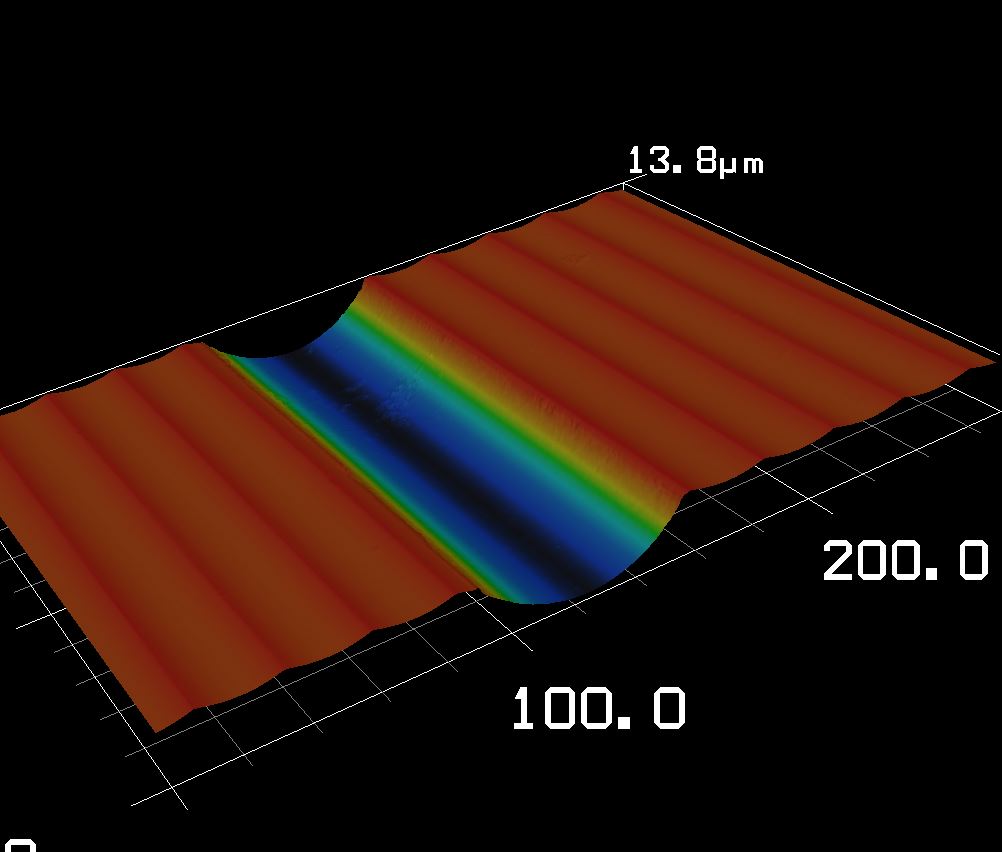

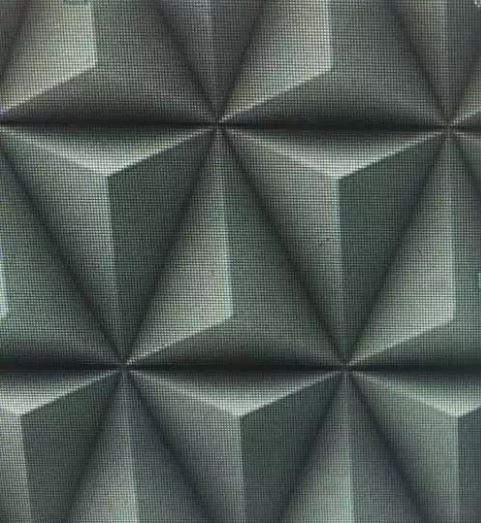

| 三棱錐超精密切削 | HRC52度模具鋼切削，深度1.5um | STAVAX模具鋼入光鋸齒直接切削 | STAVAX模具鋼VCUT直接切削 |
 |  |  |  |

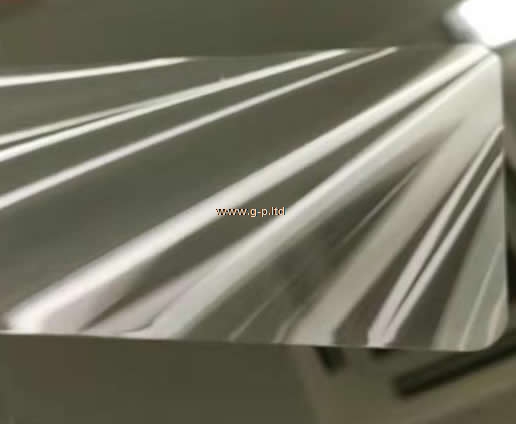

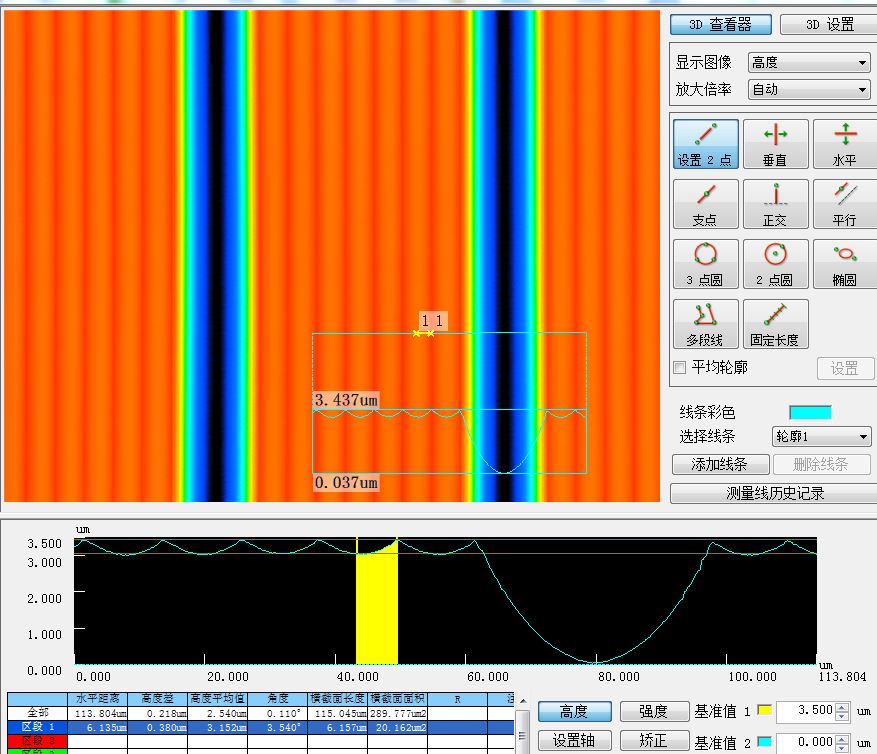

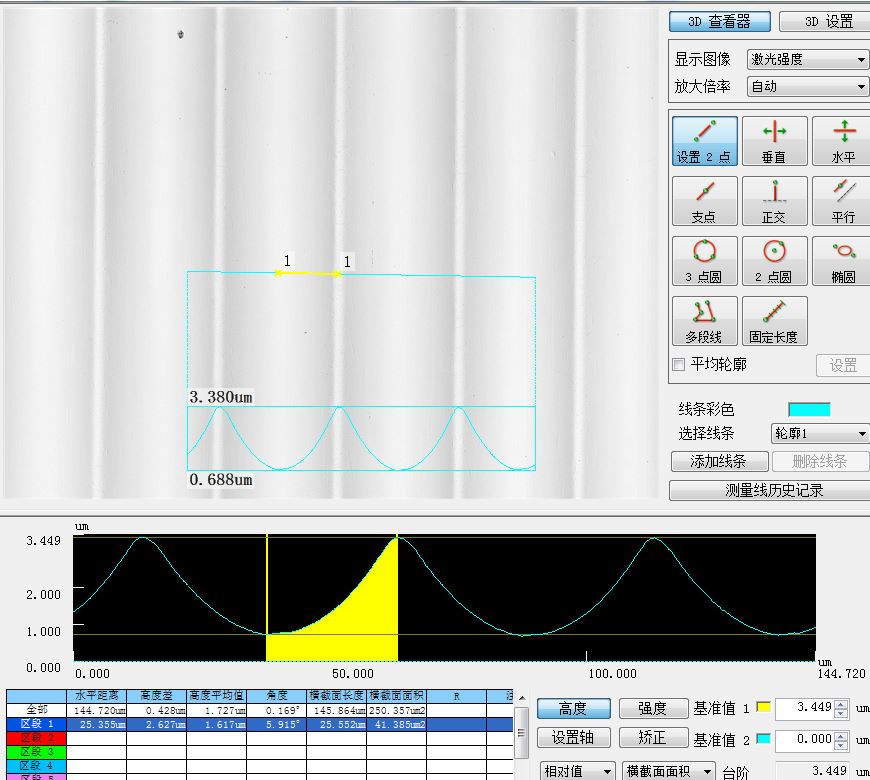

| STAVAX模具鋼大小V鋸齒切削測量圖 | 四棱錐切削測量圖 | POLMAX模具鋼VCUT切削測量圖 | 手機后蓋紋理加工 |
